No sistema CQM, um local é a representação de um trecho em obra. Normalmente, um local tem um único segmento quando suas estacas são contínuas, mas podem ter mais de um segmento quando existem estacas de igualdade. O cadastro dos locais e segmentos do sistema são a base para todas as medições, pois tem como objetivo identificar a localização física de todo e qualquer elemento executado na obra.
Para cadastrar os locais e segmentos, acesse o menu principal do sistema e clique sobre o menu 'Informações básicas da obra' e, em seguida, clique sobre o item 'Locais/segmentos'. O sistema apresentará uma tela contendo todos os locais cadastrados no contrato/obra informada.
Para cadastrar um novo local, acione o ícone localizado no topo da lista, representado pelo símbolo '+'. O sistema apresentará os campos para o cadastramento do novo local.
Informe a descrição do novo local, a estaca e a fracionária inicial, bem como a estaca e a fracionária final.
Acione o botão 'Salvar' para armazenar as informações no banco de dados.

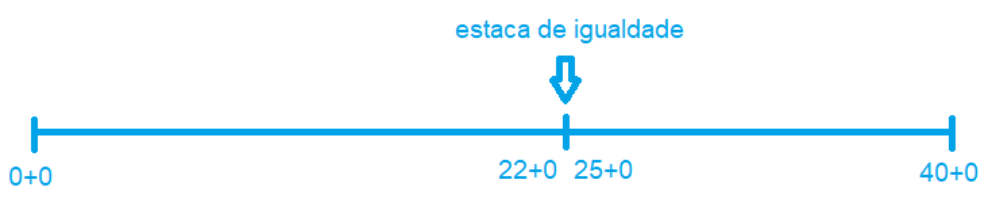

Caso exista uma igualdade de estacas neste local, você precisa dividir este local em dois segmentos. Para um melhor entendimento, vamos considerar o trecho abaixo:
Fisicamente, as estacas 22+0 e 25+0 estão localizadas no mesmo ponto. Percorrendo o trecho a partir da estaca 0+0, chegamos até o ponto da igualdade, com 22 estacas, ou seja, 440 metros. Percorrendo o trecho a partir deste ponto, iniciamos na estaca 25+0 e chagamos na estaca final do trecho, 40+0, com 15 estacas, ou seja, 300 metros.
Para representar esta situação no sistema CQM, cadastramos um local com dois segmentos. O primeiro segmento tem início na estaca 0+0 e término na estaca 22+0. E o segundo segmento tem início na estaca 25+0 e término na estaca 40+0. Desta forma, o sistema entende que existe uma igualdade de estacas no trecho.
Para cadastrar um novo segmento neste local, acione o botão localizado na coluna Igualdade para o local desejado. O sistema irá apresentar a tela de segmentos, conforme demonstrado abaixo:
Acione o ícone localizado no topo da lista, representado pelo símbolo ‘+’. O sistema apresentará os campos para o cadastramento do novo segmento. Informe a estaca e a fracionária inicial, bem como a estaca e a fracionária final.
Acione o botão ‘Salvar’ para armazenar as informações no banco de dados e, em seguida, acione o botão ‘Fechar’ para retornar à tela anterior.
- A estaca final do local será a estaca final do último segmento cadastrado.
- Evite alterar locais e segmentos depois de realizar medições. Este é um procedimento que deve ser realizado no início do contrato, antes da realização das medições.
Depois de cadastrar os locais e segmentos, você precisa informar os limites dos municípios. Estas informações são muito importantes para que o sistema possa calcular o valor da medição por município, e facilitar o cálculo do ISSQN – Imposto sobre serviços de qualquer natureza.
O processo consiste em informar, para cada local da obra, as estacas de início e término de cada município.
